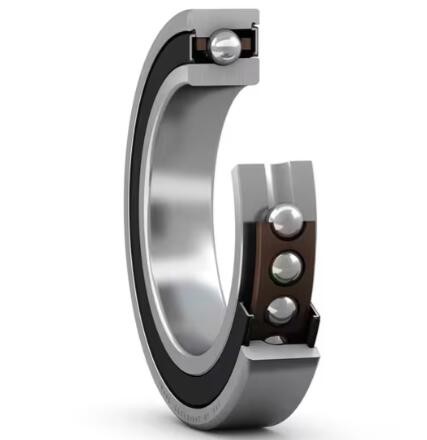

S7024 ACE/P4A
Wymiary
| d |
120 mm |
Średnica otworu |
|---|---|---|
| D |
180 mm |
Średnica zewnętrzna |
| B |
28 mm |
Szerokość |
| d1 |
141,42 mm |
Średnica osadzenia pierścienia wewnętrznego (duża powierzchnia boczna) |
| d2 |
137,8 mm |
Średnica występu pierścienia wewnętrznego (mała powierzchnia czołowa) |
| D2 |
163,2 mm |
Średnica wgłębienia pierścienia zewnętrznego (duża powierzchnia czołowa) |
| r1,2 |
min.2 mm |
Wymiar fazowania |
| r3,4 |
min.1 mm |
Wymiar fazowania |
| a |
49,3 mm |
Odległość od powierzchni bocznej do punktu nacisku |
Wymiary łącznika
| da |
min.128,8 mm |
Średnica oparcia wału |
|---|---|---|
| da |
maks. 140,6 mm |
Średnica oparcia wału |
| db |
min.128,8 mm |
Średnica oparcia wału |
| db |
maks. 137 mm |
Średnica oparcia wału |
| Da |
maks. 171,2 mm |
Średnica oparcia obudowy |
| Db |
maks. 174,4 mm |
Średnica oparcia obudowy |
| ra |
maks. 2 mm |
Promień zaokrąglenia |
| rb |
maks. 1 mm |
Promień zaokrąglenia |
Dane obliczeniowe
| Podstawowa nośność dynamiczna | C |
54 kN |
|---|---|---|
| Podstawowe obciążenie statyczne | C0 |
52 kN |
| Limit obciążenia zmęczeniowego | Pu |
1,8 kN |
| Osiągalna prędkość przy smarowaniu smarem |
8 300 obr./min |
|
| Kąt zwilżania |
25 stopni |
|
| Średnica kuli | Dw |
14,288 mm |
| Liczba rzędów | i |
1 |
| Liczba kulek (na łożysko) | z |
29 |
| Wstępne obciążenie, klasa A | GA |
490 N |
|---|---|---|
| Sztywności osiowe dla napięcia wstępnego A (zestawy dwóch brg ustawionych tyłem do siebie lub twarzą w twarz) |
259 N/µm |
|
| Wstępne obciążenie, klasa B | GB |
1 480 N |
| Sztywność osiowa dla napięcia wstępnego B (zestawy dwóch przegubów ustawionych tyłem do tyłu lub twarzą w twarz) |
391 N/µm |
|
| Wstępne obciążenie, klasa C | GC |
2 950 N |
| Sztywność osiowa dla napięcia wstępnego C (zestawy dwóch kolumn ustawionych tyłem do tyłu lub twarzą w twarz) |
512 N/µm |
| Współczynnik korekcyjny zależny od serii i rozmiaru łożyska | f |
1.12 |
|---|---|---|
| Współczynnik korekcyjny zależny od kąta zwilżania | f1 |
0.99 |
| Współczynnik korekcyjny, klasa napięcia wstępnego A | f2A |
1 |
| Współczynnik korekcyjny, klasa napięcia wstępnego B | f2B |
1.03 |
| Współczynnik korekcyjny, klasa napięcia wstępnego C | f2C |
1.06 |
| Współczynnik korygujący dla łożysk hybrydowych | fHC |
1 |
| Wartość graniczna | e |
0.68 |
|---|---|---|
| Współczynnik obciążenia osiowego (pojedynczy, tandem) | Y2 |
0.87 |
| Współczynnik obciążenia osiowego (pojedynczy, tandem) | Y0 |
0.38 |
| Współczynnik obciążenia promieniowego (pojedynczy, tandem) | X2 |
0.41 |
| Współczynnik obciążenia osiowego (obroty w tył, powierzchnie czołowe) | Y1 |
0.92 |
| Współczynnik obciążenia osiowego (obroty w tył, powierzchnie czołowe) | Y2 |
1.41 |
| Współczynnik obciążenia osiowego (obroty w tył, powierzchnie czołowe) | Y0 |
0.76 |
| Współczynnik obciążenia promieniowego (od tyłu do tyłu, twarzą w twarz) | X2 |
0.67 |
Charakterystyka precyzyjnych łożysk kontaktowych
Precyzyjne łożyska kontaktowe zostały zaprojektowane z wyjątkową dokładnością, aby zapewnić optymalną wydajność w różnych zastosowaniach mechanicznych. Łożyska te charakteryzują się wąskimi tolerancjami wymiarowymi i precyzyjnymi kształtami geometrycznymi, co przyczynia się do ich wysokiej dokładności obrotowej i niskiego poziomu hałasu. Materiały użyte do ich budowy, często wysokiej jakości stal lub ceramika, dobierane są ze względu na ich trwałość i odporność na zużycie, zapewniając długą żywotność nawet w wymagających warunkach. Precyzyjne łożyska kontaktowe zazwyczaj obejmują konfiguracje takie jak łożyska kulkowe, łożyska wałeczkowe i łożyska igiełkowe, z których każdy jest zaprojektowany tak, aby spełniać określone wymagania dotyczące obciążenia i prędkości. Ich konstrukcja obejmuje również zaawansowane systemy smarowania redukujące tarcie i wytwarzanie ciepła, zwiększając w ten sposób wydajność i niezawodność.
Zalety precyzyjnych łożysk kontaktowych
Podstawową zaletą precyzyjnych łożysk skośnych jest ich zdolność do utrzymywania wysokiej precyzji w różnych warunkach pracy. Oferują doskonałą nośność, co czyni je idealnymi do zastosowań wymagających dużych obciążeń przy jednoczesnym zachowaniu dużych prędkości. Precyzja tych łożysk minimalizuje wibracje i hałas, co ma kluczowe znaczenie w wrażliwych środowiskach, takich jak sprzęt medyczny lub instrumenty precyzyjne. Dodatkowo ich solidna konstrukcja zapewnia niezawodność i trwałość, redukując koszty konserwacji i przestoje. Zastosowanie zaawansowanych materiałów i technik smarowania dodatkowo poprawia ich wydajność, zapewniając odporność na korozję i zużycie. To połączenie cech sprawia, że precyzyjne łożyska kontaktowe są niezbędnym elementem inżynierii precyzyjnej i maszyn o wysokiej wydajności.
Zastosowania precyzyjnych łożysk kontaktowych
Precyzyjne łożyska kontaktowe są szeroko stosowane w różnych gałęziach przemysłu ze względu na ich wyjątkowe właściwości użytkowe. W sektorze motoryzacyjnym mają kluczowe znaczenie dla sprawnej pracy silników, skrzyń biegów i układów zawieszenia, zapewniając niezawodność i oszczędność paliwa. Zastosowania lotnicze wykorzystują te łożyska ze względu na ich odporność na ekstremalne warunki i duże prędkości, przyczyniając się do bezpieczeństwa i wydajności samolotów. Maszyny przemysłowe, takie jak maszyny CNC i robotyka, korzystają z wysokiej precyzji i trwałości tych łożysk, umożliwiając spójne i dokładne operacje. Urządzenia medyczne, które wymagają minimalnego poziomu hałasu i wibracji, również opierają się na precyzyjnych łożyskach kontaktowych, aby zapewnić komfort pacjenta i skuteczność urządzenia. Ogólnie rzecz biorąc, wszechstronność i niezawodność precyzyjnych łożysk stykowych sprawia, że są one niezbędne w wielu zastosowaniach wymagających wysokiej precyzji i wydajności w różnych sektorach.
| NIE. | d[mm] | D[mm] | B[mm] |
| S7024 ACEGA/P4A | 120 | 180 | 28 |
| S7024 ACE/P4ADGA | 120 | 180 | 56 |
| S7024 ACE/P4ADBA | 120 | 180 | 56 |
| S7024 ACE/P4A | 120 | 180 | 28 |
| S7024 ACE/HCP4ATGA | 120 | 180 | 84 |
| S7024 ACE/HCP4ADGA | 120 | 180 | 56 |
| S7024 ACDGC/P4A | 120 | 180 | 28 |
| S7024 ACDGB/P4A | 120 | 180 | 28 |
| S7024 ACDGA/P4A | 120 | 180 | 28 |
| S7024 ACDGA/HCP4A | 120 | 180 | 28 |
| S7024 ACD/P4ATBTC | 120 | 180 | 84 |
| S7024 ACD/P4AQGA | 120 | 180 | 112 |
| S7024 ACD/P4AQBCC | 120 | 180 | 112 |
| S7024 ACD/P4AQBCB | 120 | 180 | 112 |
| S7024 ACD/P4ADGC | 120 | 180 | 56 |
| S7024 ACD/P4ADBB | 120 | 180 | 56 |
| S7024 ACD/P4A | 120 | 180 | 28 |
| S7024 ACD/HCP4ADGB | 120 | 180 | 56 |
| 7220CDGB/P4A | 100 | 180 | 34 |
| 7220CDGA/P4A | 100 | 180 | 34 |
| 7220CDGA/HCP4A | 100 | 180 | 34 |
| 7220CD/P4ATBTA | 100 | 180 | 102 |
| 7220CD/P4ADGC | 100 | 180 | 68 |
| 7220 CD/P4ADGB | 100 | 180 | 68 |
| 7220CD/P4ADGA | 100 | 180 | 68 |
| 7220 CD/P4ADFB | 100 | 180 | 68 |
| 7220 CD/P4ADBB | 100 | 180 | 68 |
| 7220CD/P4ADBA | 100 | 180 | 68 |
| 7220CD/P4A | 100 | 180 | 34 |
| 7220CD/HCP4ADGD | 100 | 180 | 68 |
