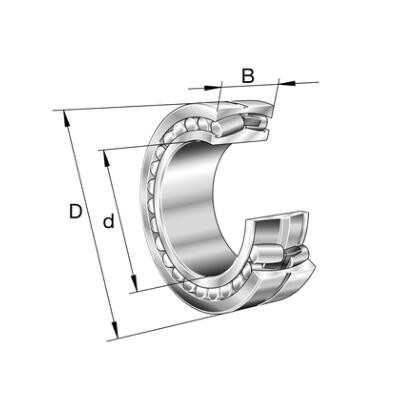

232/600-B-MB-Łożysko baryłkowe

Główne wymiary i dane dotyczące wydajności

d	600 mm	Średnica otworu
D	1090 mm	Średnica zewnętrzna
B	388 mm	Szerokość
Cr	13,000,000 N	Podstawowa nośność dynamiczna promieniowa
C0r	25,500,000 N	Nośność statyczna podstawowa, promieniowa
CTwój	1,760,000 N	Granica obciążenia zmęczeniowego, promieniowa
nG	495 1/min	Ograniczenie prędkości
nϑr	196 1/min	Prędkość odniesienia
≈m	1628,5 kg	Waga

Wymiary montażowe

djestem w	640 mm	Minimalna średnica barku wału
DMaksymalnie	1050 mm	Maksymalna średnica kołnierza obudowy
rMaksymalnie	8 mm	Maksymalny promień wgłębienia

Wymiary

rmin	9,5 mm	Minimalny wymiar fazowania
D1	919,5 mm	Średnica otworu pierścienia zewnętrznego
ds	12,5 mm	Średnica otworu smarowniczego
ns	23,5 mm	Szerokość rowka smarującego

Zakres temperatury

Tmin	-30 stopień	Min. temperatura pracy
Tmaks	200 stopni	Maksymalna temperatura pracy.

Współczynniki obliczeniowe

e	0.37	Wartość graniczna Fa/Fr dla stosowalności diff. Wartości czynników X i Y
Y1	1.83	Dynamiczny współczynnik obciążenia osiowego
Y2	2.72	Dynamiczny współczynnik obciążenia osiowego
Y0	1.79	Współczynnik obciążenia osiowego statycznego



Łożyska baryłkowe są zaprojektowane do przenoszenia dużych obciążeń promieniowych i osiowych, nawet w warunkach niewspółosiowości i ugięcia wału. Łożyska te charakteryzują się sferyczną zewnętrzną bieżnią i dwoma rzędami wałeczków w kształcie baryłki, co umożliwia im kompensację niewspółosiowości kątowej między pierścieniami zewnętrznymi i wewnętrznymi. Ta zdolność sprawia, że ​​są idealne do zastosowań, w których powszechne są błędy ugięcia wału lub montażu. Ponadto ich solidna konstrukcja zapewnia długą żywotność, nawet przy dużych obciążeniach wibracyjnych lub udarowych. Ulepszone kanały smarowania i uszczelnienia w zaawansowanych konstrukcjach dodatkowo zmniejszają tarcie i zużycie.

Te łożyska oferują szereg zalet, dzięki czemu są wszechstronne i niezawodne w różnych zastosowaniach. Ich konstrukcja pozwala im na obsługę znacznych obciążeń przy jednoczesnym zachowaniu wydajności w trudnych warunkach, co zmniejsza konserwację i przestoje. Ulepszone konstrukcje prowadzą również do niższych temperatur roboczych i dłuższej żywotności smaru, zwiększając ogólną wydajność. Połączenie długiej żywotności i zmniejszonych potrzeb konserwacyjnych sprawia, że ​​łożyska baryłkowe są opłacalnym wyborem dla wielu branż.

Łożyska baryłkowe znajdują szerokie zastosowanie w maszynach przemysłowych, szczególnie w górnictwie, budownictwie i sprzęcie do transportu materiałów, gdzie powszechne są duże obciążenia i niewspółosiowość. Są również niezbędne w sprzęcie do wytwarzania energii, takim jak turbiny wiatrowe, które wymagają solidnych i niezawodnych rozwiązań łożyskowych. W sektorze motoryzacyjnym łożyska te są wykorzystywane w pojazdach ciężarowych i ciężarówkach o dużej ładowności, gdzie trwałość i nośność mają kluczowe znaczenie. Ponadto są idealne dla papierni w przemyśle celulozowo-papierniczym, gdzie muszą wytrzymywać duże obciążenia i trudne warunki pracy.

Podsumowując, łożyska baryłkowe są niezbędnymi komponentami w różnych branżach ze względu na ich unikalną konstrukcję i charakterystykę działania. Ich zdolność do radzenia sobie z dużymi obciążeniami, dostosowywania się do niewspółosiowości i niezawodnej pracy w wymagających środowiskach zapewnia, że ​​odgrywają one kluczową rolę w wydłużaniu żywotności sprzętu i utrzymywaniu wydajnej pracy.

NIE.	d	D	B
241/670-BK30-MB	670	1090	412
241/670-B-MB	670	1090	412
240/950-B-MB	950	1360	412
231/900-BK-MB	900	1420	412
240/1000-BK30-MB	1000	1420	412
231/900-B-MB-H40	900	1420	412
249/1320-BK30-MB	1320	1720	400
249/1320-B-MB	1320	1720	400
241/630-BK30-MB	630	1030	400
231/850-B-MB	850	1360	400
241/630-B-MB	630	1030	400
231/850-BK-MB	850	1360	400
241/630-BEA-XL-K30-MB1-C3	630	1030	400
241/630-BEA-XL-K30-MB1	630	1030	400
231/850-B-MB-H40-H78D	850	1360	400
232/600-B-MB	600	1090	388
232/600-BK-MB	600	1090	388
232/600-BK-MB-C3	600	1090	388
230/1250-B-MB	1250	1750	375
231/800-MB	800	1280	375
