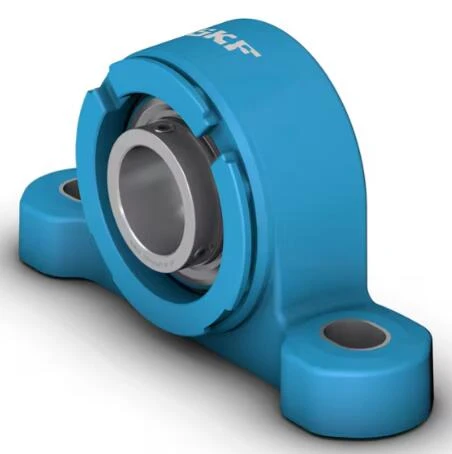

P2BC 30M-TPZM-Łożysko kulkowe z blokiem poduszkowym

Jednostki łożysk kulkowych z oprawą poduszkową (dzieloną) składają się z łożyska wsuwanego zamontowanego w obudowie kompozytowej, która jest lekka, ale wytrzymała i ma doskonałą odporność na korozję. Ta odmiana nadaje się do zastosowań ze stałym i zmiennym kierunkiem obrotu. Posiada pierścień wewnętrzny rozszerzony po obu stronach i jest blokowany na wale poprzez dokręcenie śruby ustalającej na pierścieniu wewnętrznym, co ułatwia montaż. Zaprojektowane do stałego i zmiennego obrotu Doskonała odporność na korozję Lekka Możliwość recyklingu

Wyślij zapytanie

Czatuj teraz

Wprowadzenie produktów

Zgodność ze standardem	Niestandaryzowane
Celowo konkretny	Do zastosowań w przemyśle spożywczym i napojowym
Materiał, obudowa	Kompozyt dla linii SKF Food
Uszczelnienie, łożysko	Zapieczętować i odrzucić z obu stron
Typ uszczelnienia, łożysko	Kontakt, rynna
Uszczelnienie, jednostka	Opcjonalna pokrywa końcowa
Powłoka	Łożysko ocynkowane

Dimensions - P2BC 30M-TPZM

Wymiary

d	30mm	Średnica otworu
d₁	≈39,7 mm	Średnica barku pierścienia wewnętrznego
D_c	72mm	Średnica centrowania
H_a	6 mm	Wysokość rowka dla uszczelki tylnej
A	40 mm	Szerokość podstawy
A₁	40 mm	Szerokość górna
A₅	68,1 mm	Szerokość łącznie z pokrywą końcową
B	38,1 mm	Szerokość pierścienia wewnętrznego
B₄	5 mm	Odległość od powierzchni bocznej urządzenia blokującego do środka gwintu
H	42,9 mm	Wysokość środka sferycznego siedziska
H₁	20 mm	Wysokość stopy
H₂	84mm	Całkowita wysokość
J	119 mm	Odległość między śrubami mocującymi
J	maks. 122 mm	Odległość między śrubami mocującymi
J	min.116 mm	Odległość między śrubami mocującymi
L	161 mm	Długość całkowita
N	14,2 mm	Średnica otworu na śrubę mocującą
N₁	17,4 mm	Długość otworu na śrubę mocującą
s₁	22,2 mm	Odległość od powierzchni bocznej urządzenia blokującego do środka toru

Dane obliczeniowe

Podstawowe dynamiczne obciążenie znamionowe	C	19,5 kN
Podstawowe obciążenie statyczne	C₀	11,2 kN
Granica obciążenia zmęczeniowego	P_u	0.475 kN
Ograniczenie prędkości		3 800 obr./min
		Prędkość graniczna z tolerancją wału h6

Informacje dotyczące montażu

Śruba ustalająca	G₂	M6x0.75
Rozmiar klucza sześciokątnego do śruby ustalającej		3mm
Zalecany moment dokręcania śruby ustalającej		4 N·m
Zalecana średnica śrub mocujących, mm	G	12 mm
Zalecana średnica śrub mocujących, cale	G	0.5 cala

Charakterystyka zespołów łożysk kulkowych z blokiem poduszkowym

Jednostki łożysk kulkowych z blokiem poduszkowym to solidne elementy mechaniczne zaprojektowane do podtrzymywania wałów i ułatwiania płynnego ruchu obrotowego. W swojej istocie jednostki te składają się z łożyska umieszczonego w solidnym bloku montażowym, który jest często wykonany z żeliwa lub stali. Blok ten ma wyraźny kształt, który umożliwia łatwy montaż na płaskiej powierzchni, stąd nazwa „blok poduszkowy”. Samo łożysko jest zazwyczaj łożyskiem kulkowym o głębokim rowku, które zapewnia wysokie możliwości przenoszenia obciążeń promieniowych i umiarkowane obciążenia osiowe. Konstrukcja bloku poduszkowego obejmuje takie funkcje, jak uszczelnione lub osłonięte łożysko, aby zapobiec zanieczyszczeniu brudem i wilgocią, a także zachować smarowanie. Jednostki są wyposażone w wstępnie wywiercone otwory montażowe, co ułatwia instalację. Ponadto wiele jednostek z blokiem poduszkowym ma właściwości samonastawne, które kompensują niewielkie odchylenia wału i zmniejszają ryzyko przedwczesnej awarii łożyska.

Zastosowania zespołów łożysk kulkowych z blokiem poduszkowym

Jednostki łożysk kulkowych z blokiem poduszkowym to wszechstronne komponenty stosowane w szerokim zakresie zastosowań przemysłowych. Są powszechnie spotykane w sprzęcie produkcyjnym, takim jak przenośniki, gdzie wspierają obracające się wały i zapewniają płynną pracę. W maszynach rolniczych jednostki te pomagają w wydajnym funkcjonowaniu różnych urządzeń rolniczych, od kombajnów po systemy nawadniające. Są również kluczowe w przemyśle motoryzacyjnym, gdzie wspierają komponenty, takie jak półosie i układy napędowe. Inne godne uwagi zastosowania obejmują maszyny tekstylne, gdzie utrzymują stałą wydajność w warunkach dużej prędkości, oraz w przemyśle górniczym, gdzie wspierają ciężki sprzęt pracujący w trudnych warunkach. Ich zdolność adaptacji i niezawodność sprawiają, że są niezbędne w każdym otoczeniu, w którym ruch obrotowy ma zasadnicze znaczenie.

Zalety łożysk kulkowych z blokiem poduszkowym

Podstawową zaletą łożysk kulkowych z blokiem poduszkowym jest ich zdolność do zapewniania niezawodnego wsparcia i wydajności, przy jednoczesnej relatywnie łatwej instalacji i konserwacji. Ich solidna konstrukcja zapewnia trwałość i długowieczność nawet w wymagających warunkach, co minimalizuje przestoje i zmniejsza koszty konserwacji. Funkcja samonastawna wielu łożysk kulkowych z blokiem poduszkowym pozwala im na dostosowanie się do niewspółosiowości wału, co zwiększa ich stabilność operacyjną i wydłuża ich żywotność. Ponadto zamknięta konstrukcja tych łożysk chroni łożyska przed zanieczyszczeniami, zmniejszając prawdopodobieństwo uszkodzenia i utrzymując stałą wydajność. Dostępność różnych rozmiarów i konfiguracji oznacza również, że można je dostosować do różnych zastosowań, co czyni je wszechstronnym wyborem dla wielu branż. Ogólnie rzecz biorąc, łożyska kulkowe z blokiem poduszkowym oferują połączenie wytrzymałości, łatwości użytkowania i adaptacyjności, co przyczynia się do ich powszechnego przyjęcia i skuteczności w licznych zastosowaniach.

NIE.	d [mm]	A [mm]	Hmm]	Wysokość 2 [mm]	Ż[mm]	L[mm]
P2BSS 104S-TPSS	31.75	34	42.9	83	117.5	152.5
P2BSS 104S-CPSS-DFH	31.75	34	42.9	83	117.5	152.5
P2BSS 103-TPSS	30.163	34	42.9	83	117.5	152.5
P2BSS 103-CPSS-DFH	30.163	34	42.9	83	117.5	152.5
P2BC 30M-TPZM	30	40	42.9	84	119	161
P2BC 30M-TPSS	30	40	42.9	84	119	161
P2BC 30M-CPSS-DFH	30	40	42.9	84	119	161
P2BC 104S-TPZM	31.75	40	42.9	84	119	161
P2BC 104S-TPSS	31.75	40	42.9	84	119	161
P2BC 104S-CPSS-DFH	31.75	40	42.9	84	119	161
P2BC 103-TPZM	30.163	40	42.9	84	119	161
P2BC 103-TPSS	30.163	40	42.9	84	119	161
P2BC 103-CPSS-DFH	30.163	40	42.9	84	119	161
P2BM 100-TF-AH	25.4	44.6	42.86	83.34	120.65	165.1
P2BM 100-TF	25.4	44.6	42.86	83.34	120.65	165.1
P2B 30M-TF	30	44.6	42.86	83.34	120.65	165.1
P2B 104S-TF-AH	31.75	44.6	42.86	83.34	120.65	165.1
P2B 104S-TF	31.75	44.6	42.86	83.34	120.65	165.1
P2B 104S-RM	31.75	44.6	42.86	83.34	120.65	165.1
P2B 104S-FM	31.75	44.6	42.86	83.34	120.65	165.1
P2B 103-WF-AH	30.163	44.6	42.86	83.34	120.65	165.1
P2B 103-WF	30.163	44.6	42.86	83.34	120.65	165.1
P2B 103-TF-AH	30.163	44.6	42.86	83.34	120.65	165.1
P2B 103-TF	30.163	44.6	42.86	83.34	120.65	165.1
P2B 103-RM	30.163	44.6	42.86	83.34	120.65	165.1
P2B 103-LF-AH	30.163	44.6	42.86	83.34	120.65	165.1
P2B 103-FM	30.163	44.6	42.86	83.34	120.65	165.1
P2B 102-WF	28.575	44.6	42.86	83.34	120.65	165.1
P2B 102-TF-AH	28.575	44.6	42.86	83.34	120.65	165.1
P2B 102-TF	28.575	44.6	42.86	83.34	120.65	165.1
