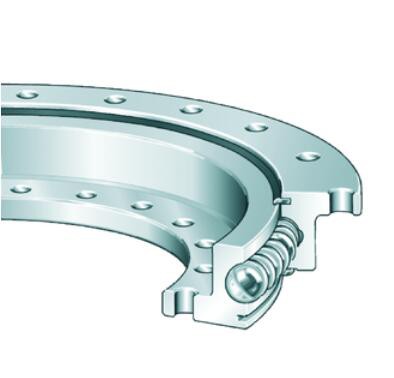

VLU200644-RR

Pierścień obrotowy, czteropunktowe łożysko kontaktowe, bez zębów przekładni Pierścień obrotowy, czteropunktowe łożysko kontaktowe, bez zębów przekładni

Wyślij zapytanie

Czatuj teraz

Wprowadzenie produktów

VLU200644-RR

Główne wymiary i dane dotyczące wydajności

d_i	534 mm	Pierścień wewnętrzny o średnicy wewnętrznej
	0 mm	Dolna tolerancja pierścienia wewnętrznego średnicy wewnętrznej
	0,6 mm	Tolerancja górna pierścienia wewnętrznego średnicy wewnętrznej
H	56 mm	Wysokość
D_a	748 mm	Średnica zewnętrzna
	-0,6 mm	Dolna tolerancja średnicy zewnętrznej
	0 mm	Górna tolerancja średnicy zewnętrznej
T	12 mm	Pierścień zewnętrzny centrujący długość
t	12 mm	Pierścień wewnętrzny centrujący długość
h_a	44,5 mm	Szerokość pierścienia zewnętrznego
h_i	44,5 mm	Szerokość pierścienia wewnętrznego
≈m	36,5 kg	Waga

Wymiary

D_i	645,5 mm	Pierścień zewnętrzny o średnicy wewnętrznej
	0,6 mm	Tolerancja górna pierścienia zewnętrznego średnicy wewnętrznej
	0 mm	Dolna tolerancja pierścienia zewnętrznego średnicy wewnętrznej
d_a	642,5 mm	Pierścień wewnętrzny o średnicy zewnętrznej
	0 mm	Tolerancja górna pierścienia wewnętrznego średnicy zewnętrznej
	-0,6 mm	Dolna tolerancja średnicy zewnętrznej pierścienia wewnętrznego
d_B	18 mm	Otwór mocujący
L_a	720 mm	Otwory mocujące o średnicy koła podziałowego w pierścieniu zewnętrznym
n_a	12	Liczba otworów mocujących w pierścieniu zewnętrznym
L_i	562 mm	Otwory mocujące o średnicy koła podziałowego w pierścieniu wewnętrznym
n_i	16	Liczba otworów mocujących w pierścieniu wewnętrznym
F_{r zul}	85,500 N	Maks. promieniowe śruby mocujące obciążenie (blokowanie tarcia)
h_A	20 mm	Przekrój pierścienia

Zakres temperatur

T_min	-25 stopień	Temperatura pracy min.
T_maks	80 stopni	Temperatura pracy maks.

Współczynniki obliczeniowe

C_a	162,000 N	Podstawowa nośność dynamiczna, osiowa
C_0a	455,000 N	Podstawowe obciążenie statyczne, osiowe
C_r	147,000 N	Podstawowe obciążenie dynamiczne, promieniowe (tylko dla obciążenia promieniowego)
C_0r	171,000 N	Podstawowe obciążenie statyczne, promieniowe (tylko dla obciążenia promieniowego)

Łożyska wieńcowe, zwane również łożyskami obrotowymi, to specjalistyczne łożyska obrotowe zaprojektowane tak, aby przenosić duże obciążenia, jednocześnie umożliwiając płynny obrót wokół stałej osi. Jedną z ich charakterystycznych cech jest duża średnica, która pozwala im jednocześnie przenosić znaczne obciążenia promieniowe, osiowe i momentowe. Łożyska te, zwykle wykonane z wysokiej jakości stali, mają skomplikowaną konstrukcję, która często obejmuje zintegrowane koła zębate, bieżnie i systemy uszczelnień. Dzięki temu nadają się szczególnie do zastosowań wymagających dużej precyzji i trwałości. Ponadto łożyska wieńcowe można dostosować w różnych rozmiarach i konfiguracjach, aby spełnić określone wymagania inżynieryjne, zapewniając optymalną wydajność w różnych warunkach pracy.

Łożyska wieńcowe mają wiele zalet, a przede wszystkim ich zdolność do zapewnienia niezawodnego ruchu w wymagających środowiskach. Ich solidna konstrukcja pozwala im wytrzymać ekstremalne temperatury i trudne warunki, dzięki czemu idealnie nadają się do ciężkich maszyn, dźwigów i koparek. Ponadto konstrukcja pierścieni obrotowych umożliwia zmniejszenie tarcia podczas pracy, co zwiększa wydajność i wydłuża żywotność elementu. Integracja kół zębatych bezpośrednio z łożyskiem eliminuje potrzebę stosowania dodatkowych kół zębatych w zespole, zmniejszając masę całkowitą i upraszczając projekt inżynieryjny. Dodatkowo ich niskie wymagania konserwacyjne przyczyniają się do niższych kosztów operacyjnych, co jest znaczącą korzyścią dla branż, które opierają się na ciągłej pracy.

Łożyska wieńcowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu, demonstrując ich wszechstronność i skuteczność. W sektorze budowlanym wykorzystuje się je w dźwigach i koparkach, aby zapewnić płynne i precyzyjnie kontrolowane ruchy. W energetyce wiatrowej pierścienie obrotowe odgrywają kluczową rolę w działaniu turbin wiatrowych, umożliwiając wykonywanie niezbędnych ruchów obrotowych w celu optymalizacji wytwarzania energii. Co więcej, można je powszechnie spotkać w systemach transportu materiałów, robotyce, a nawet sprzęcie medycznym, gdzie niezbędne jest precyzyjne pozycjonowanie i zarządzanie obciążeniem. Wraz z rozwojem przemysłu zapotrzebowanie na łożyska wieńcowe stale rośnie, co czyni je niezbędnym elementem nowoczesnych zastosowań inżynieryjnych.

NIE.	d[mm]	D[mm]	B[mm]
VSU200744-ZT-RL1	672	816	56
VSI200744-V-RL1	648	816	44.5
VSU200744-RL1	672	816	56
VSU200744-VSP-ZT	672	816	56
VSU200744-VSP	672	816	56
VSU200744-ZT-RL3	672	816	56
VSU200744-ZT-RL2	672	816	56
VSI200744-N	648	816	44.5
VSU200744	672	816	56
VU360680	565	795	79
VLI200644-N-RL1	546	748	44.5
VLU200644-RL1	534	748	56
VLU200644-VSP	534	748	56
VLI200644-N-RR	546	748	44.5
VLU{{0}}RL0	534	748	56
VLU200644-RR	534	748	56
VLU200644	534	748	56
VLI200644-N	546	748	44.5
XSA140644-N	-	742.3	-
VSU200644-RR	572	716	56
