24168-BE-XL-C3-Łożysko baryłkowe

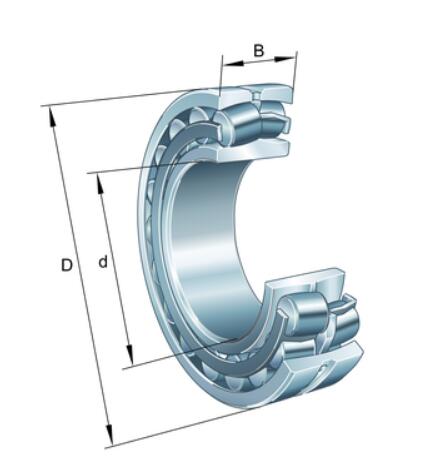

Główne wymiary i dane dotyczące wydajności

d	340 mm	Średnica otworu
D	580 mm	Średnica zewnętrzna
B	243 mm	Szerokość
Cr	5,400,000 N	Podstawowa nośność dynamiczna promieniowa
C0r	8,800,000 N	Nośność statyczna podstawowa, promieniowa
CTwój	640,000 N	Granica obciążenia zmęczeniowego, promieniowa
nG	900 1/min	Ograniczenie prędkości
nϑr	370 1/min	Prędkość odniesienia
≈m	259 kilogramów	Waga

Wymiary montażowe

dminutę	360 mm	Minimalna średnica barku wału
DMaksymalnie	560 mm	Maksymalna średnica kołnierza obudowy
rMaksymalnie	4mm	Maksymalny promień wgłębienia

Wymiary

rmin	5 mm	Minimalny wymiar fazowania
D1	484,1 mm	Średnica otworu pierścienia zewnętrznego
d2	382,8 mm	Średnica bieżni pierścienia wewnętrznego
ds	9,5 mm	Średnica otworu smarowego
ns	17,7 mm	Szerokość rowka smarującego

Zakres temperatur

Tmin	-30 stopień	Min. temperatura pracy
Tmaks	200 stopni	Maksymalna temperatura pracy.

Współczynniki obliczeniowe

e	0.42	Wartość graniczna Fa/Fr dla stosowalności diff. Wartości czynników X i Y
Y1	1.62	Dynamiczny współczynnik obciążenia osiowego
Y2	2.42	Dynamiczny współczynnik obciążenia osiowego
Y0	1.59	Współczynnik obciążenia osiowego statycznego



Łożyska baryłkowe są zaprojektowane do przenoszenia dużych obciążeń promieniowych i osiowych, nawet w warunkach niewspółosiowości i ugięcia wału. Łożyska te charakteryzują się sferyczną zewnętrzną bieżnią i dwoma rzędami wałeczków w kształcie baryłki, co umożliwia im kompensację niewspółosiowości kątowej między pierścieniami zewnętrznymi i wewnętrznymi. Ta zdolność sprawia, że ​​są idealne do zastosowań, w których powszechne są ugięcia wału lub błędy montażowe. Ponadto ich solidna konstrukcja zapewnia długą żywotność, nawet przy dużych obciążeniach wibracyjnych lub udarowych. Ulepszone kanały smarowania i uszczelnienia w zaawansowanych konstrukcjach dodatkowo zmniejszają tarcie i zużycie.

Te łożyska oferują szereg zalet, dzięki czemu są wszechstronne i niezawodne w różnych zastosowaniach. Ich konstrukcja pozwala im na obsługę znacznych obciążeń przy jednoczesnym zachowaniu wydajności w trudnych warunkach, co zmniejsza konserwację i przestoje. Ulepszone konstrukcje prowadzą również do niższych temperatur roboczych i dłuższej żywotności smaru, zwiększając ogólną wydajność. Połączenie długiej żywotności i zmniejszonych potrzeb konserwacyjnych sprawia, że ​​łożyska baryłkowe są opłacalnym wyborem dla wielu branż.

Łożyska baryłkowe znajdują szerokie zastosowanie w maszynach przemysłowych, szczególnie w górnictwie, budownictwie i sprzęcie do transportu materiałów, gdzie powszechne są duże obciążenia i niewspółosiowość. Są również niezbędne w sprzęcie do wytwarzania energii, takim jak turbiny wiatrowe, które wymagają solidnych i niezawodnych rozwiązań łożyskowych. W sektorze motoryzacyjnym łożyska te są wykorzystywane w pojazdach ciężarowych i ciężarówkach o dużej ładowności, gdzie trwałość i nośność mają kluczowe znaczenie. Ponadto są idealne dla papierni w przemyśle celulozowo-papierniczym, gdzie muszą wytrzymywać duże obciążenia i trudne warunki pracy.

Podsumowując, łożyska baryłkowe są niezbędnymi komponentami w różnych branżach ze względu na ich unikalną konstrukcję i charakterystykę działania. Ich zdolność do radzenia sobie z dużymi obciążeniami, dostosowywania się do niewspółosiowości i niezawodnej pracy w wymagających środowiskach zapewnia, że ​​odgrywają one kluczową rolę w wydłużaniu żywotności sprzętu i utrzymywaniu wydajnej pracy.

NIE.	d	D	B
248/1180-B-MB	1180	1420	243
22380-BEA-XL-MB1	400	820	243
22380-BEA-XL-MB1-C3	400	820	243
24168-BE-XL-K30-C4	340	580	243
24172-BĄDŹ-XL	360	600	243
24172-BE-XL-H40	360	600	243
24172-BE-XL-K30	360	600	243
24172-BE-XL-K30-C4	360	600	243
249/710-B-MB	710	950	243
24172-BE-XL-C3	360	600	243
24176-BĄDŹ-XL	380	620	243
24176-BE-XL-C3	380	620	243
24176-BE-XL-K30-C3	380	620	243
24172-BE-XL-K30-C3	360	600	243
24168-BE-XL-K30-C3	340	580	243
24168-BĄDŹ-XL	340	580	243
24168-BE-XL-C3	340	580	243
24168-BE-XL-K30	340	580	243
24176-BE-XL-K30-C4	380	620	243
24176-BE-XL-K30	380	620	243
